19″ настенные шкафы ZPAS SJ

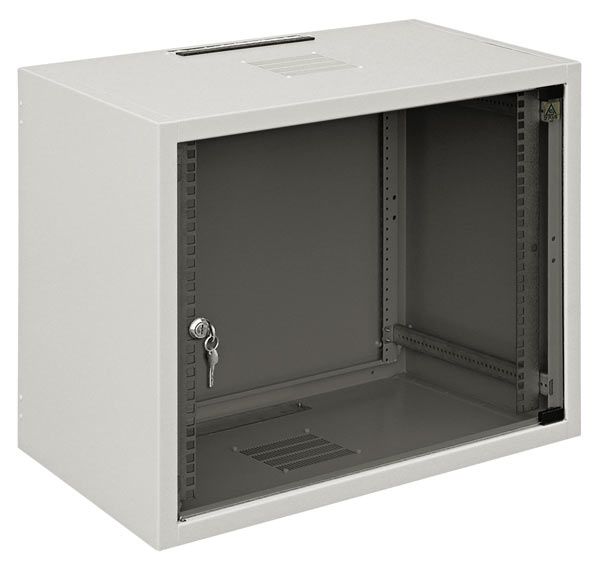

Шкаф SJ высотой 10U — в стандартной комплектации

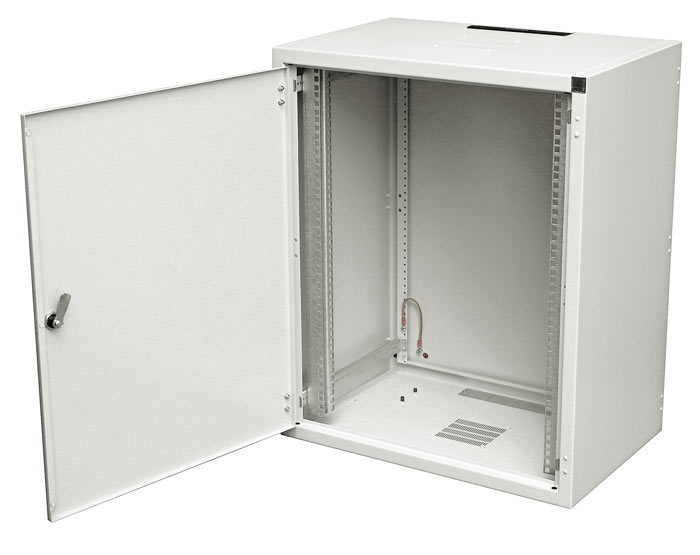

Шкаф SJ высотой 18U — в стандартной комплектации

Настенный двухсекционный шкаф SJ (одной из секций считается дверь).
Данные модели производятся в шести вариантах высоты рабочего пространства: 4U, 6U, 10U, 12U, 15U, 18. Основа конструкций опирается на корпус глубиной 350 мм, который стандартно оснащен 2-мя несущими профилями, установленными на расстоянии 19" и регулирующимися по глубине установки. В нижней и верхней плитах корпуса предусмотренна перфорация для естественной и принудительной вентиляции, и отверстия для кабельного ввода. Дверь шкафов изготовлена из закаленного стекла или из стали, оснащена одноточечным замком. Дверь может навешиваться как с правой, так и с левой стороны (в зависимости от способа их крепления).

Шкафы упакованы в картонные коробки. В упаковке находится шаблон для отверстий в стене для навешивания шкафа.

Дополнительное оборудование для шкафа SJ:

• дополнительные несущие 19" профили
• монтажая плита
• вентиляционная панель
• поперечные профили для монтажа кабеля
• комплект для заземления
• комплект для монтажа на стену

Таблица изделий

Каталожный номер		Высота рабочего простран- ства (U=44,45 мм)	Габарит- ная высо- та, мм	Габарит- ная глуби- на, мм	Габарит- ная шири- на, мм	Вес, кг
Со стеклянной дверью	Со стальной дверью
WZ-3504-01-05-011 (SJ-118)	WZ-3504-01-M5-011 (SJ-218)	18U	871	400 (350)	580	25,00
WZ-3504-01-04-011 (SJ-115)	WZ-3504-01-M4-011 (SJ-215)	15U	737			23,00
WZ-3504-01-03-011 (SJ-112)	WZ-3504-01-M3-011 (SJ-212)	12U	604			19,60
WZ-3504-01-02-011 (SJ-110)	WZ-3504-01-M2-011 (SJ-210)	10U	515			19,20
WZ-3504-01-01-011 (SJ-106)	WZ-3504-01-M1-011 (SJ-206)	6U	337			13,20
WZ-3839-01-01-011 (SJ-104)	SJ-204	4U	248			11,60

Технические данные


Материал:
Корпус — листовая сталь толщиной 1,25 мм
Задняя стенка — листовая сталь толщиной 0,8 мм
Несущие профили — листовая сталь толщиной 1,5 мм
Заглушки сплошные — листовая сталь толщиной 1,0 мм
Двери — стекло закаленное толщиной 4,0 мм

Исполнение покрытия:
Секции I и II и задняя стенка окрашены порошковой краской в цвет RAL 7035.
Несущие профили и заглушки оцинкованы.

Степень защиты:
IP 20 согласно нормам PN 92/Е-08106/EN 60529;529

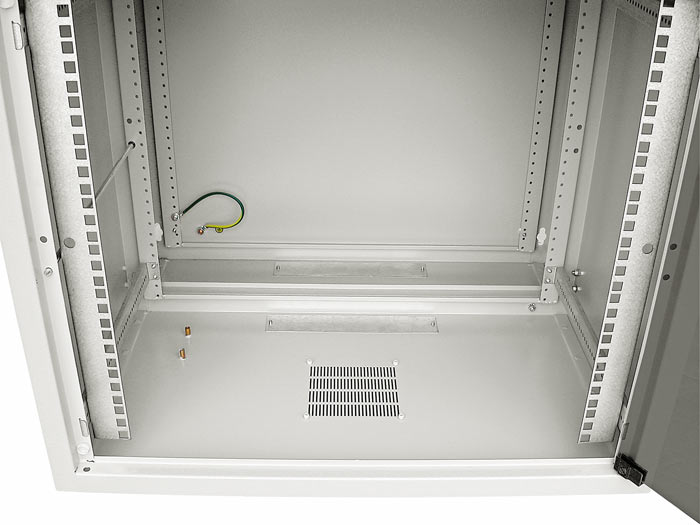

нижняя плита	верхняя плита

Изменения в конструкции, вступившие в силу с ноября 2007 года

	Плавная регулировка установки по глубине уголков и несущих профилей
	Изменено месторасположение шины заземления (более удобный доступ к шине заземления)
	Изменено крепление шины заземления (возможен монтаж вверху или внизу шкафа)
	Заглушка нижней плиты демонтируемая
	Изменена вертикальная перфорация в задней стенке
	Изменено крепление задней панели
	Изменено крепление стальных дверей (доступ к петлям с внутренней стороны)
